Принцип рада електричног покривача

Постоји много врста уређаја за регулацију температуре за електрично ћебе, а степен једноставности је различит. Ево уређаја за контролу температуре за НЕ555 временско коло.
As shown in the Working Principle Diagram of Electric blanket, IC in the figure is NE555 time base circuit; RP3 is a temperature regulating Potentiometer whose sliding arm potential determines the trigger potential V2 and threshold potential Vf of the IC, and V5=Vf=2Vz. After the 220V AC voltage is reduced by C1.R1 current limiting, D1.D2 rectification, C2 filtering, and DW stabilization, a voltage of about 9V is obtained for IC use. Connect the power supply at room temperature, and the temperature gradually increases due to the V2 electric heating wire being turned on for heating. The thermal sensor BG1 increases its penetration current Iceo and V2 with the increase of temperature V6 raised. When V2>Вз и В6 Већи или једнаки Вф, ИЦ се окреће, пин ③ постаје низак потенцијал, БЦР престаје да загрева врућу жицу поштанског и телекомуникационог бироа, а температура почиње постепено да се смањује. Ио БГ1 се постепено смањује, а В2. В6 се смањује. Када је В6

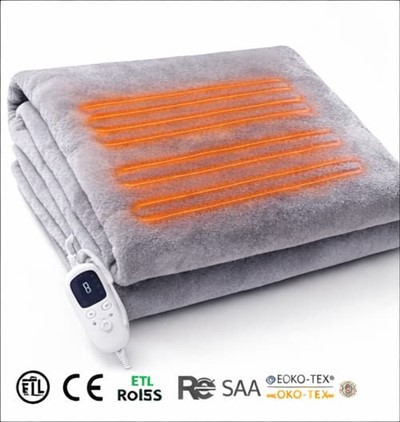

Електрично ћебе
Избор компоненти: БГ1 може изабрати германијумске цеви типа ПНП као што су 3АКС и 3АГ; БЦР користи мали двосмерни тиристор у пластичној капсули са напоном од 400В или више, а друге компоненте се могу изабрати према икони.
Кључне тачке производње: Термални сензор БГ1 се може извести са танком флексибилном жицом отпорном на температуру и уградити у алуминијумску шкољку кондензатора заједно са пин конектором. Убризгајте топлотно проводну силиконску маст да бисте направили температурну сонду. Када користите, поставите сонду у одговарајући положај.
